Galvanómetro
Un galvanómetro es una herramienta que se usa para detectar y medir la corriente eléctrica. Se trata de untransductor analógico electromecánico que produce una deformación de rotación en una aguja o puntero en respuesta a la corriente eléctrica que fluye a través de su bobina. Este término se ha ampliado para incluir los usos del mismo dispositivo en equipos de grabación, posicionamiento yservomecanismos.
Es capaz de detectar la presencia de pequeñas corrientes en un circuito cerrado, y puede ser adaptado, mediante su calibración, para medir su magnitud. Su principio de operación (bobina móvil e imán fijo) se conoce como mecanismo de D'Arsonval, en honor al científico que lo desarrolló. Este consiste en una bobina normalmente rectangular, por la cuál circula la corriente que se quiere medir, esta bobina está suspendida dentro del campo magnético asociado a un imán permanente, según su eje vertical, de forma tal que el ángulo de giro de dicha bobina es proporcional a la corriente que la atraviesa. La inmensa mayoría de los instrumentos indicadores de aguja empleados en instrumentos analógicos, se basan en el principio de operación explicado, utilizándose una bobina suspendida dentro del campo asociado a un imán permanente. Los métodos de suspensión empleados varían, lo cuál determina la sensibilidad del instrumento, así cuando la suspensión se logra mediante una cinta metálica tensa, puede obtenerse deflexión a plena escala con solo 2 μA, pero el instrumento resulta extremadamente frágil, mientras que el sistema de "joyas y pivotes", semejante al empleado en relojería, permite obtener un instrumento más robusto pero menos sensible que el anterior, en los cuales, típicamente se obtiene deflexión a plena escala, con 50 μA.
Índice
[ocultar]Origen[editar]
La desviación de las agujas de una brújula magnética mediante la corriente en un alambre fue descrita por primera vez por Hans Oersted en 1820. Los primeros galvanómetros fueron descritos por Johann Schweigger en la Universidad de Halle el 16 de septiembre de ese año. El físico francés, André-Marie Ampère también contribuyó a su desarrollo. Los primeros diseños aumentaron el efecto del campo magnético debido a la corriente mediante el uso de múltiples vueltas de alambre; estos instrumentos fueron denominados "multiplicadores" debido a esta característica de diseño común. El término "galvanómetro", de uso común desde 1836, se deriva del apellido del investigador italiano, Luigi Galvani, quien descubrió que la corriente eléctrica podía hacer mover la pata de una rana.
Originalmente, los galvanómetros se basaron en el campo magnético terrestre para proporcionar la fuerza para restablecer la aguja de la brújula; estos se denominaron galvanómetros "tangentes" y debían ser orientados, según el campo magnético terrestre, antes de su uso. Más tarde, los instrumentos del tipo "estático" usaron imanes en oposición, lo que los hizo independientes del campo magnético de la Tierra y podían funcionar en cualquier orientación. La forma más sensible, el galvanómetro de Thompson o de espejo, fue inventado por William Thomson (Lord Kelvin). En lugar de tener una aguja, utilizaba diminutos imanes unidos a un pequeño espejo ligero, suspendido por un hilo. Se basaba en la desviación de un haz de luz muy magnificado debido, a corrientes pequeñas. Alternativamente, la deflexión de los imanes suspendidos se podía observar directamente a través de un microscopio.
La capacidad de medir cuantitativamente el voltaje y la corriente en los galvanómetros permitió al físico Georg Ohm formular la Ley de Ohm, que establece que el voltaje a través de un conductor es directamente proporcional a la corriente que pasa a través de él.
El primer galvanómetro de iman móvil tenía la desventaja de ser afectado por cualquier imán u objeto de hierro colocado en su cercanía, y la desviación de su aguja no era proporcionalmente lineal a la corriente. En 1882, Jacques-Arsène d'Arsonval desarrolló un dispositivo con un imán estático permanente y una bobina de alambre en movimiento, suspendida por resortes en espiral. El campo magnético concentrado y la delicada suspensión hacían de éste un instrumento sensible que podía ser montado en cualquier posición. En 1888, Edward Weston desarrolló una forma comercial de este instrumento, que se convirtió en un componente estándar en los equipos eléctricos. Este diseño es casi universalmente utilizado en medidores de veleta móvil actualmente.
Componentes del galvanómetro[editar]
Todos los tipos de galvanómetros contienen básicamente todos estos elementos:
- Imán permanente o imán temporal
- Bobina móvil
- Aguja indicadora
- Escala en unidades según tipos de lecturas
- Pivotes
- Cojinetes
- Resortes
- Pernos de retención
- Tornillo de ajuste cero
- Mecanismo de amortiguamiento
Tipos de galvanómetros[editar]
Según el mecanismo interno, los galvanómetros pueden ser de imán móvil o de cuadro móvil.
Imán móvil[editar]
En un galvanómetro de imán móvil la aguja indicadora está asociada a un imán que se encuentra situado en el interior de una bobina por la que circula la corriente que tratamos de medir y que crea un campo magnético que, dependiendo del sentido de la misma, produce una atracción o repulsión del imán proporcional a la intensidad de dicha corriente.
Cuadro móvil[editar]
En el galvanómetro de cuadro móvil o bobina móvil, el efecto es similar, difiriendo únicamente en que en este caso la aguja indicadora está asociada a una pequeña bobina, por la que circula la corriente a medir y que se encuentra en el seno del campo magnético producido por un imán fijo.
En el diagrama de la derecha está representado un galvanómetro de cuadro móvil en el que, en rojo, se aprecia la bobina o cuadro móvil y en verde el resorte que hace que la aguja indicadora vuelva a la posición de reposo una vez que cesa el paso de corriente.
En el caso de los galvanómetros térmicos, lo que se pone de manifiesto es el alargamiento producido al calentarse, por el Efecto Joule, al paso de la corriente, un hilo muy delgado arrollado a un cilindro solidario con la aguja indicadora. Lógicamente el mayor o menor alargamiento es proporcional a la intensidad de la corriente.
En el siguiente enlace podrán ver como reparar un galvanometro.
Como reparar un galvanometro
Guía de taller prueba de galvanometro
Como reparar un galvanometro
Guía de taller prueba de galvanometro
Electroscopio
El electroscopio es un instrumento que se utiliza para saber si un cuerpo está cargado eléctricamente.1
El electroscopio consiste en una varilla metálica vertical de vidrio que tiene una esfera en la parte superior y en el extremo opuesto dos láminas de aluminio muy delgado. La varilla está sostenida en la parte superior de una caja de vidrio transparente con un armazón de cobre en contacto con tierra. Al acercar un objeto electrizado a la esfera, la varilla se electriza y las laminillas cargadas con igual signo de electricidad se repelen, separándose, siendo su divergencia una medida de la cantidad de carga que han recibido. La fuerza de repulsión electrostática se equilibra con el peso de las hojas. Si se aleja el objeto de la esfera, las láminas, al perder la polarización, vuelven a su posición normal.
Cuando un electroscopio se carga con un signo conocido, puede determinarse el tipo de carga eléctrica de un objeto aproximándolo a la esfera. Si las laminillas se separan significa que el objeto está cargado con el mismo tipo de carga que el electroscopio. De lo contrario, si se juntan, el objeto y el electroscopio tienen signos opuestos.
Un electroscopio pierde gradualmente su carga debido a la conductividad eléctrica del aire producida por su contenido en iones. Por ello la velocidad con la que se carga un electroscopio en presencia de un campo eléctrico o se descarga puede ser utilizada para medir la densidad de iones en el aire ambiente. Por este motivo, el electroscopio se puede utilizar para medir la radiación de fondo en presencia de materiales radiactivos.
El primer electroscopio conocido, el versorium, un electroscopio pivotante de hojuelas de oro, fue inventado por William Gilbert en 1600.2
Explicación de su funcionamiento[editar]
Un electroscopio es un dispositivo que permite detectar la carga de un objeto cargado aprovechando el fenómeno de separación de cargas por inducción.
Si acercamos un cuerpo desnudo cargado con carga positiva, por ejemplo un bolígrafo que ha sido frotado con un paño, las cargas negativas del conductor experimentan una fuerza atractiva hacia el bolígrafo. Por esta razón se acumulan en la parte más cercana a éste. Por el contrario las cargas positivas del conductor experimentan una fuerza de repulsión y por esto se acumulan en la parte más lejana al bolígrafo.
Lo que ha ocurrido es que las cargas se han desplazado, pero la suma de cargas positivas es igual a la suma de cargas negativas. Por lo tanto la carga neta del conductor sigue siendo nula.
Consideremos ahora que pasa en el electroscopio. Recordemos que un electroscopio está formado esencialmente por un par de hojas metálicas unidas en un extremo. Por ejemplo una tira larga de papel de aluminio doblada al medio.
Si acercamos el bolígrafo cargado al electroscopio, como se indica en la figura, la carga negativa será atraída hacia el extremo más cercano del bolígrafo, mientras que la carga positiva se acumulará en el otro extremo, es decir que se distribuirá entre las dos hojas del electroscopio.
La situación se muestra en la figura: los dos extremos libres del electroscopio quedaron cargados positivamente y como las cargas de un mismo signo se rechazan las hojas del electroscopio se separan. Si ahora se aleja el bolígrafo, las cargas positivas y negativas del electroscopio vuelven a redistribuirse, la fuerza de repulsión entre las hojas desaparece y se juntan nuevamente.
¿Qué pasa si se toca con un dedo el extremo del electroscopio mientras esta cerca del bolígrafo cargado? La carga negativa acumulada en ese extremo "pasará" a la mano y por lo tanto el electroscopio queda cargado positivamente. Debido a esto las hojas no se juntan cuando se aleja el bolígrafo.
En el siguiente enlace se le mostrara como repara un galvanometro
Reparación de un Galvanometro
Prueba de un Galvanometro
En el siguiente enlace vera la descripción del disco de Faraday
Disco de Faraday
Video que muestra el funcionamiento del disco de Faraday
Este enlace le permite ver una presentación del disco de faraday
Presentacion
Reparación de un Galvanometro
Prueba de un Galvanometro
Disco de Faraday
En el siguiente enlace vera la descripción del disco de Faraday
Disco de Faraday
Video que muestra el funcionamiento del disco de Faraday
Diagrama
Este enlace le permite ver una presentación del disco de faraday
Presentacion
Solenoide
Información general

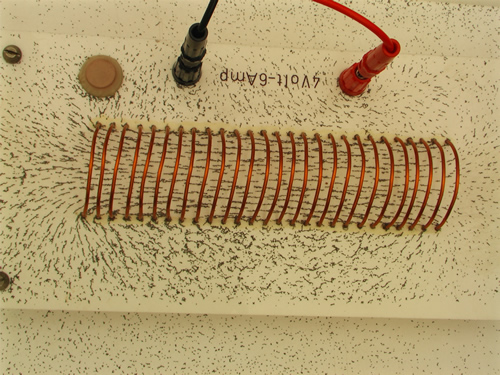

Lineas de campo magnético en un solenoide
Válvulas solenoide
Generador de Van Der Graaff explicación y experimentos
en los siguientes enlaces podrá descargar las practicas de laboratorio de los módulos que construirá
en el proyecto de pasantia
Practica de laboratorio de electromagnetismo
Practica de laboratorio de circuitos eléctricos
Lineas de campo magnético en un solenoide
Válvulas solenoide
Funcionamiento de una válvula solenoide
Efectos Electromagnéticos del solenoide
Ley de Coulomb con electroimanes
Campo magnético en un solenoide
Generador de Van Der Graaff
Generador de Van de Graaff
El generador de Van de Graaff es una máquina electrostática que utiliza una cinta móvil para acumular grandes cantidades de carga eléctrica en el interior de una esfera metálica hueca. Las diferencias de potencial así alcanzadas en un generador de Van de Graaff moderno pueden llegar a alcanzar los cinco megavoltios. Las diferentes aplicaciones de esta máquina incluyen la producción de rayos X, esterilización de alimentos y experimentos de física de partículas y física nuclear.
Índice
[ocultar]Funcionamiento[editar]
El generador consiste en una cinta transportadora de material aislante motorizada, que transporta carga a un terminal hueco. La carga es depositada en la esfera por inducción en la cinta, ya que la varilla metálica o peine está muy próxima a la cinta pero no en contacto. La carga, transportada por la cinta, pasa al terminal esférico nulo por medio de otro peine o varilla metálica que se encarga de producir energía; esto hace que las partículas de energía que se encuentran dentro de la esfera al hacer contacto con otro cuerpo similar (que produzca energía) absorbe aquella produciendo estática en el cuero capilar u otro objeto que este en contacto directo.
Historia[editar]
Este tipo de generador eléctrico fue desarrollado inicialmente por el físico Robert J. Van de Graaff en el MIT alrededor de 1929 para realizar experimentos en física nuclear en los que se aceleraban partículas cargadas que se hacían chocar contra blancos fijos a gran velocidad. Los resultados de las colisiones nos informan de las características de los núcleos del material que constituye el blanco. El primer modelo funcional fue exhibido en octubre de 1929, y para 1931 Van de Graaff había producido un generador capaz de alcanzar diferencias de potencial de un megavoltio. En la actualidad existen generadores de electricidad capaces de alcanzar diferencias de voltaje muy superiores al generador de Van Graaff pero directamente emparentados con él. Sin embargo, en la mayor parte de los experimentos modernos en los que es necesario acelerar cargas eléctricas se utilizan aceleradores lineales con sucesivos campos de aceleración y ciclotrones. Muchos museos de ciencia están equipados con generadores de Van de Graaff por la facilidad con la que ilustra los fenómenos electrostáticos.
Generadores de Van de Graaff en exhibición[editar]
Uno de los generadores más grandes de Van de Graaff del mundo, construido por el mismoRobert J. Van de Graaff, está ahora en exhibición permanente en el Museo de Boston de la Ciencia. Con dos esferas de aluminio conjuntas de 4,5 metros que están estáticas en unas columnas altas, este generador puede alcanzar a menudo dos millones de voltios.
Partes
Generador de Van Der Graaff explicación y experimentos
En el siguiente enlace puede ver una presentación del generador de Van Der Graaff
en los siguientes enlaces podrá descargar las practicas de laboratorio de los módulos que construirá
en el proyecto de pasantia
Practica de laboratorio de electromagnetismo
Practica de laboratorio de circuitos eléctricos
